來源：原創
發布日期：2017-08-31

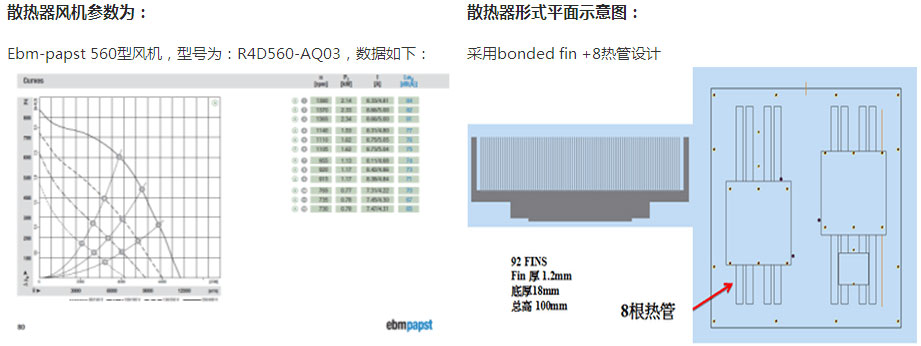

| 環境溫度： | 40?C | 風格型號： | R4D560-AQ03-01 |
| 海拔高度： | 3000m | 總體溫度要求： | <35?C |
| 假定IGBT型號： | Infineon IHV IGBT，1250W/pcs，共2pcs, 電阻體100W，total 2600W。 | 散熱介質型號： | 0.2mm K=4W/m*K |
| 模塊功率及數量： | 7個，總功率為2600*7=18200W |

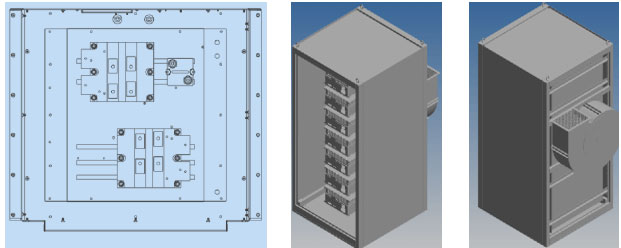

SVG散熱器單體模組熱源布置示意圖：機柜整體局部示意圖：
文軒熱能提供的散熱器設計方案主要參數：
.散熱器尺寸為400x380x100mm，熱管布管特定設計；
.發熱體和散熱片間使用導熱硅脂；
.使用壁厚1.0MM定制熱管保證散熱效能；
.底部8支 9.5 mm熱管采用圓管入槽壓平工藝保證散熱效能；

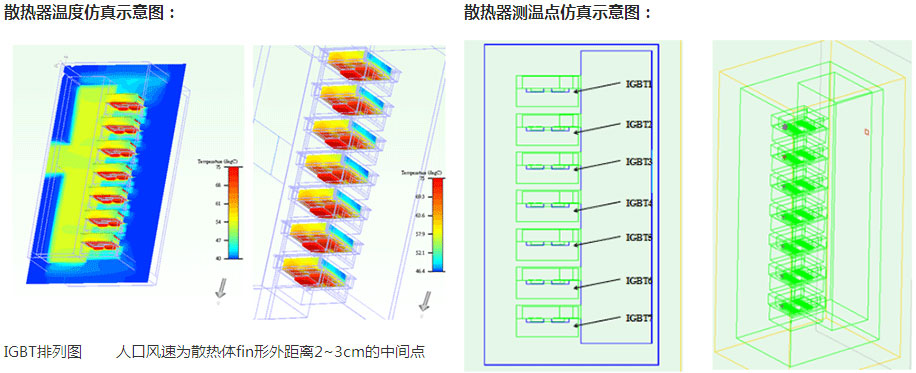

.熱分析Epoxy導熱系數調整到工作極限溫度對應數據，確保仿真與實際的一致性；
.采用全鋁Bonded 散熱片；
.產品單重約為：22.6Kg；
.板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；
文軒熱能專注于熱管理事業，全面掌握散熱器生產的各種技術工藝，同時具備在新能源熱管理領域很強的研發能力，對于熱設計、熱仿真、熱測試以及熱管理系統，有豐富的經驗與數據積累，全心全意為客戶提供有效可靠的熱管理技術與產品，以優良的的品質與服務贏得客戶的信賴！期待與您的合作！ [查看詳情]
